detecția erorilor în transmisia sau stocarea datelor
Codurile Redundante Ciclice (CRC) reprezintă o metodă eficientă de detectare a erorilor pentru blocuri de date.
block de date → crc
valoarea de control este o redundanță (mărește mesajul fără a adăuga informație utilă) i se bazează pe proprietățile codurilor ciclice.
Principiul de bază este împărțirea polinomială în aritmetică modulo 2 (unde adunarea și scăderea sunt echivalente cu operația logică XOR).
Mesajul este tratat ca un polinom, care este împărțit la un polinom prestabilit, numit polinom generator. Câtul împărțirii este ignorat, iar restul obținut constituie codul CRC
Cel mai simplu exemplu de CRC este bitul de paritate, care este un CRC pe 1 bit ce folosește polinomul generator x + 1
Probleme
nu protejeaza datele Un atacator poate modifica mesajul și recalcula valoarea CRC, astfel încât modificarea să nu fie detectată Spre deosebire de funcțiile hash criptografice, funcția CRC este ușor reversibilă
crc(x) ⊕ crc(y) = crc(x ⊕ y). Aceasta permite manipularea unui mesaj criptat și a CRC-ului său asociat fără a cunoaște cheia de criptare.
Polinom
| coeficient | 4 | 3 | 2 | 1 | 0 |
|---|---|---|---|---|---|
| valoare bit | 1 | 0 | 0 | 1 | 1 |
Reprezentari eliminam MSB Normal: ⇒ 0011 = 0x3 PT cand MSB e proc primu Invers: 1100 = 0xC PT cand LSB e proc primu
Inversat reciproc (Koopman) (0x9) 1001 ⇒ Elimini x
ORDINEA BIȚILOR Specifică dacă biții din fiecare octet al mesajului sunt procesați de la MSB la LSB (direct) sau de la LSB la MSB (inversat / reflected).
Exemplu

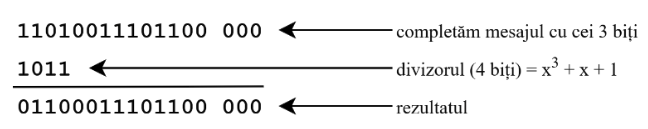

se adauga 3 biti (astia sunt bitii de crc→ nr de grad) se face xor intre polinom si mesaj

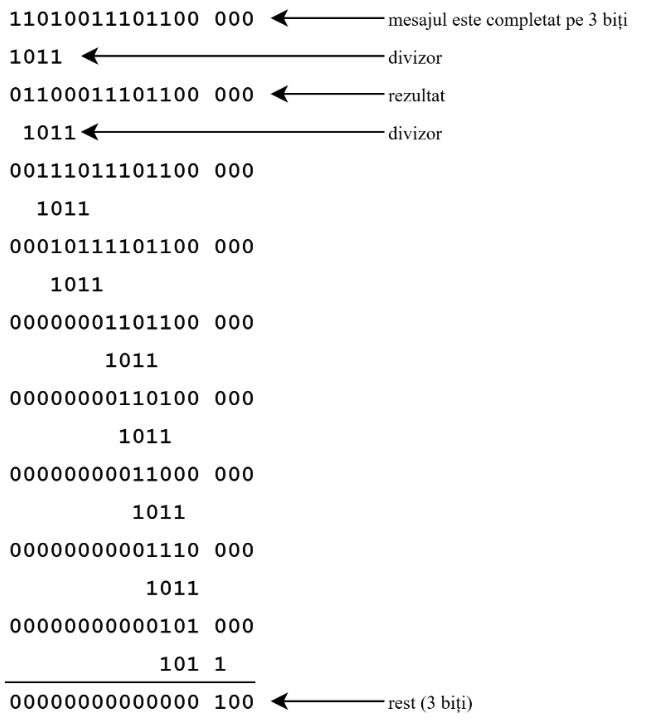

divizorul este mutat cu o poziţie în dreapta și procesul se repetă până când divizorul ajunge în partea dreaptă a mesajului iniţial. Mai jos este prezentat calculul complet

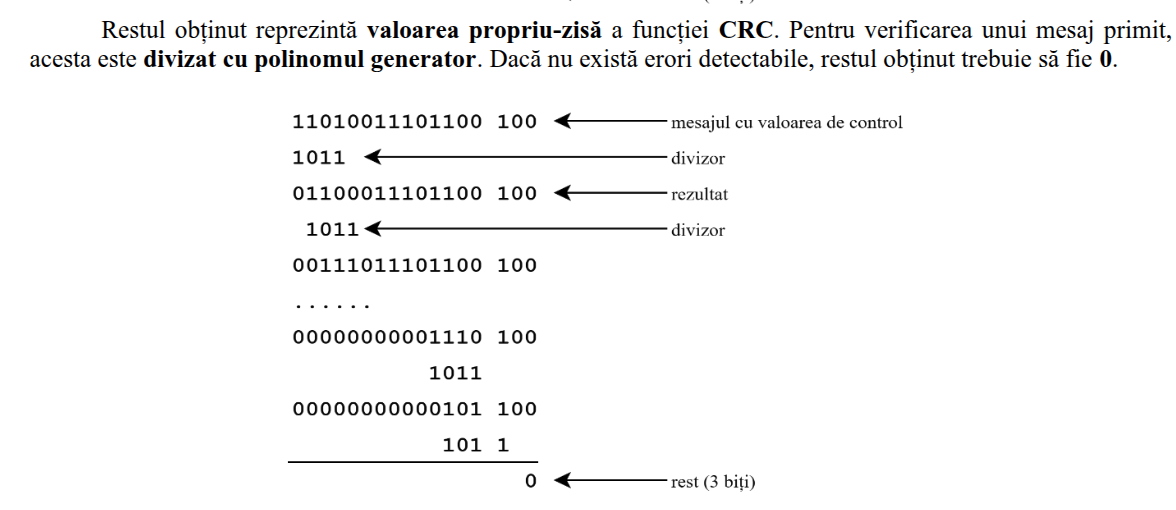

verificare crc
metode calcul
Danger
Se lasă debifată căsuţa Initialize unused interrupt vectors with RETI instructions pentru a evita un conflict cu opţiunea Fill unused code memory din categoria Linker
Linker-ul din IAR poate fi configurat pentru a genera automat un CRC pentru codul programului. Acest lucru se face din Options → Linker → Checksum
Bit cu bit
Aceasta este implementarea directă a împărțirii polinomiale. Mesajul este procesat bit cu bit, iar pentru fiecare bit se efectuează o operație XOR cu polinomul generator, dacă este cazul. Deși este simplu de înțeles, este cea mai lentă metodă.
ALGORITM BAZAT PE TABELE (PRE-CALCULAT)
Pentru mărirea vitezei, se poate pre-calcula rezultatul împărțirii pentru toți cei 256 de octeți posibili și stoca într-un tabel. La execuție, se procesează mesajul octet cu octet, folosind tabelul pentru a actualiza valoarea CRC, ceea ce elimină buclele de procesare per bit și crește semnificativ viteza.
Exercitiu
Cerință: Să se realizeze o aplicație care calculează și verifică valoarea CRC-16 a unui bloc de date stocat în memoria Flash.
Blocul de date are dimensiunea 128 KB și este stocat în zona de adresă 0x000000 – 0x01FFFF (spațiul Flash).
Valoarea „reală” a CRC-ului pe 16 biți este salvată imediat după blocul de date, la adresele 0x020000 – 0x020003 (2 octeți CRC + un eventual padding / rezervă).
CRC-ul trebuie calculat folosind două metode:
- Metoda „bit cu bit” (fără tabelă);
- Metoda cu tabele precalculate (lookup table).
